机柜风扇的正确安装方式
栏目:行业新闻 发布时间:2021-03-05

对于机柜风扇的安装,很多人认为这很容易啊,机柜哪里有空间就装在哪里,无论是装在门板或者侧板上,对着柜内吹风散热就可以了。其实这种做法不正确,风扇安装错误不但限制它的散热效果,而且还会导致其他问题、如引起柜内积灰,热点汇聚等。


怎样给机柜内的电气元件及设备散热是一门学问,今天先不涉及怎样选择合适的温控产品如空调、风扇、水热交换器等,仅就风扇安装这个话题进行探讨。

在电气行业,带风机的统称为风扇,不带风机仅用于通风的称为过滤窗或者叫格栅最常见的应用是一个风扇配一个过滤窗,风扇往机柜里面吹自然风或者向外排放柜内的热空气。过滤窗是由塑料格栅和过滤垫组成,用于自然通风,过滤垫则用来过滤空气中的灰尘和细颗粒。


安装机柜风扇分为如下几步:


确定风扇安装方向:


即风扇往柜内吹风,或外柜外抽风;这是至关重要的一步,但是往往最被大家忽视,甚至从业多年的老法师有时也会忽视这一点。就一般应用来说,风扇应该保持柜内的正压,所以应该往柜内吹风;原因是如果风扇往柜外抽风,会导致柜内负压,外面的空气就会直接从柜门缝隙及顶板侧板等进入,这些没有过滤的空气直接进入机柜,时间久后会导致柜内积灰。


一般来说机柜安装风扇时正压比负压更好,也就是往柜内吹风。原因是往里面吹风经过过滤,空气的灰尘有过滤,避免柜内电子电气设备积灰而导致故障。


明确风扇开孔位置:

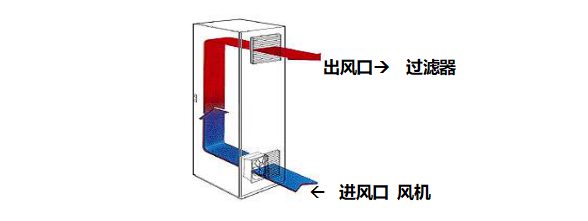

机柜风扇安装需要考虑入风口和出风口的合理位置,保证柜内空气能够对流,将柜内热气顺利带出。

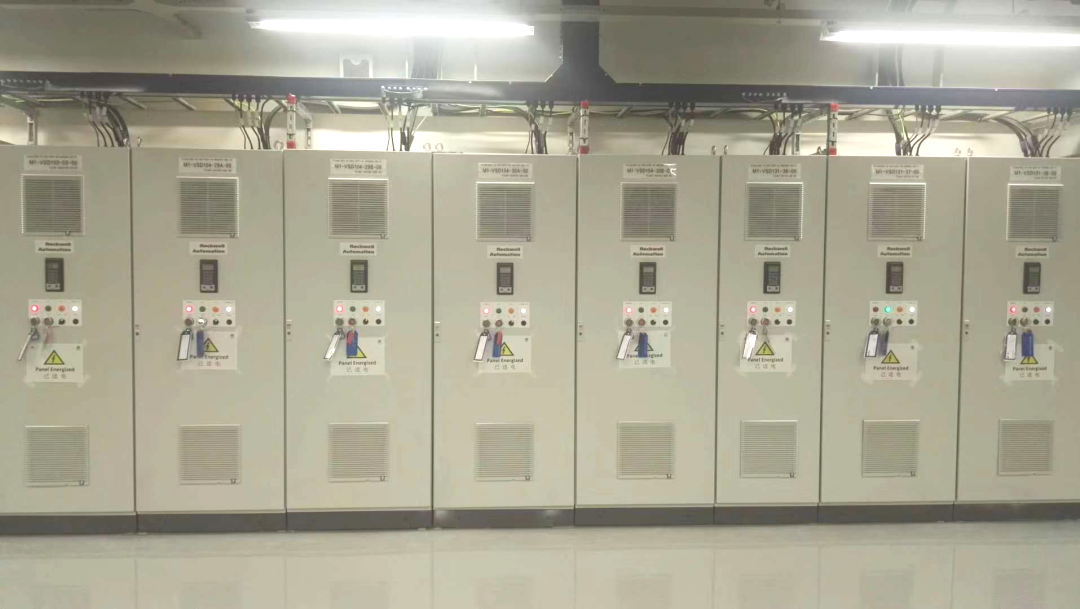

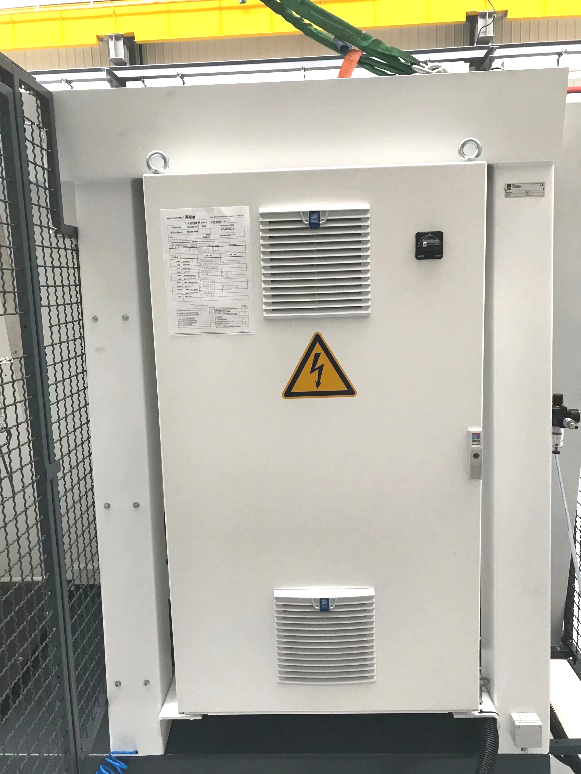

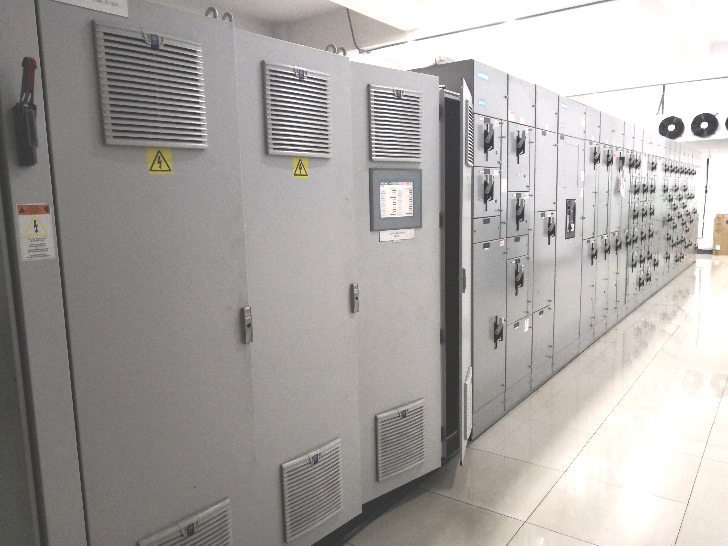

注意:只有柜内温度高于环境温度时,使用风扇才有效。因热空气比冷空气密度小,柜内空气的气流会由下往上,因此一般情况下,在柜体的前门或者侧板的下方作为进气口,上方作为排气口。

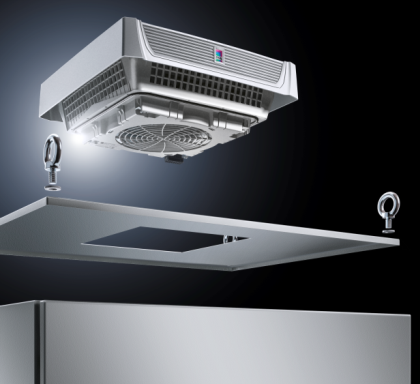

当有些设备的热点在顶部,或者侧面及前门,导致机柜无法给风扇开孔,这个时候就需要在顶部开孔,风机的安装方向为向外抽风,而不是往柜内吹风。

风扇和过滤栅的正确选择:


如果工作现场环境不理想,有粉尘、油雾、水汽等影响柜内各元件的正常工作,那就应该在进气口选择过滤风扇,出风口选择过滤栅,以防止粉尘、油雾、水汽等进入柜内。粉尘和腐蚀性颗粒进入控制柜,在静电的作用下会吸附在电子元件上,积少成多,在不同环境下,有时候会腐蚀电路板,有时候过厚的灰尘在潮湿的环境下会导电产生短路烧毁电路板,造成重大事故。

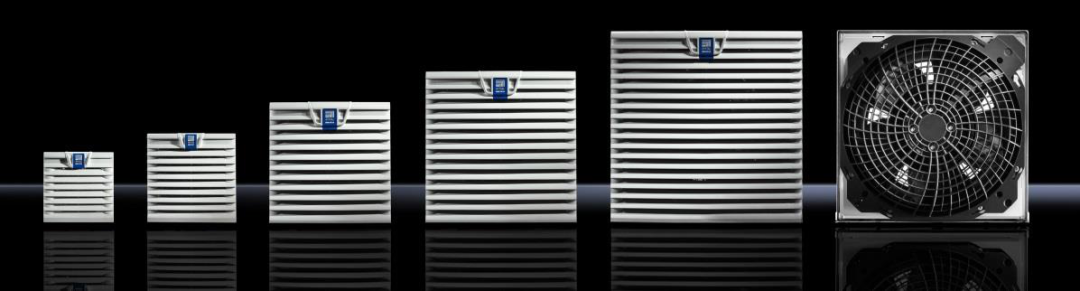

威图可提供完整系列的风扇过滤器产品,安装简单方便,内部过滤垫更换快速、简单。过滤垫一般分为无纺纤维过滤垫和精细过滤垫,其中无纺纤维过滤垫可用于防止10微米以上的灰尘颗粒,而精细过滤垫可以防止10微米以下的灰尘颗粒。

威图风扇广泛应用与各个工业的现场,产品有下面显著的特点:

风量范围广:20-900 m³/h

创新的斜流风机和直流无刷EC电机技术,更高的空气流量和冷空气均匀分布

带有用于控制和监控风扇的接口模块

标准的防护等级IP 54, 使用防喷水罩可达IP 56

带EMC电磁兼容的型号产品可供选择

风机可正反安装,方便吸风和抽风灵活切换
